一、设备用途

该设备的主要作用是测试设备在淋雨的气候环境下的贮存、运输和使用时的性能，该设备主要用于电子　电工设备、灯具、电柜、电器元件、汽车、摩托车及其及零部件等设备在模拟淋雨的气候条件下，对设备的物理以及其它相关性能进行测试，测试后，通过检定来判断设备的性能是后达到要求，以便设备的设计、改进、检定及出厂检验使用。

二、执行标准

GB2423,38-90、GB4706.32-2004  IEC-529

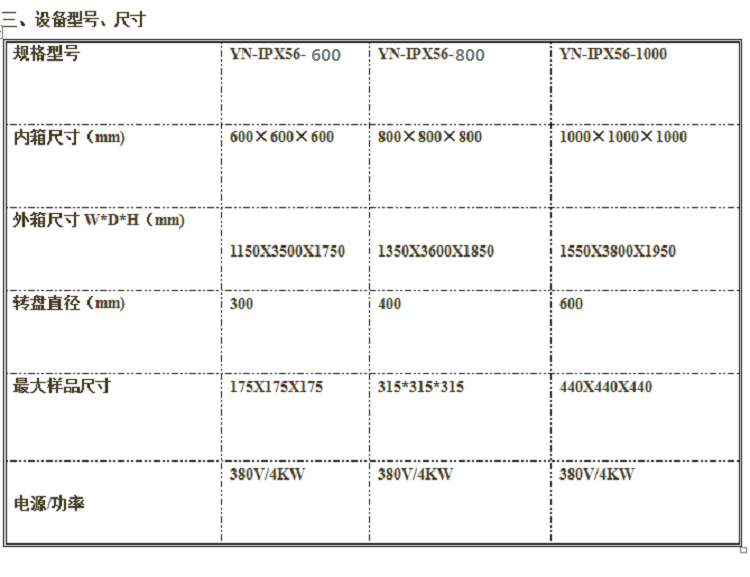

三、设备型号、尺寸

（注：此处外形尺寸只给出喷头在后部的外尺寸，如需要上部喷水或左部喷水外形尺寸请直接联系业务人员）

四、主要技术参数

1、纵向的IPX56上面安装2个 喷水头。其中IPX5喷头1个，IPX6喷头1个；

横向的IPX56后面安装2个 喷水头，其中IPX5喷头1个，其中IP6喷头1个

2、喷孔内径：IPX5(等级)φ6.3mm，IPX6(等级)φ12.5mm

3、喷水流量：IPX5(等级)12.5±1(L/min)，IPX6(等级)100±5(L/min)

4、管径：四分、一寸高压软压管各一条

5、喷水压力：100～300kpa（按流量调节）

6、转盘：一个 , 转速：3±1R/min

7、喷水持续时间：3、10、30、9999min（可调）

8、运行时间控制：1M～9999min(可调)

9、水循环系统，保证水源循环使用

10、喷水压力表，可显示喷水压力

11、控制系统：自主研发触摸屏控制系统。

12、试验室外箱由钢化玻璃做为防水墙，不锈钢方通做为支架

五 试验方式

IPX5    喷水试验

试验设备：喷嘴的喷水口内径为6.3mm

水压：30kpa

试验条件：使试验样品至喷水口相距为2.5～3m，水流量为12.5L/min(750L/h);

试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)至少3min。

IPX6    强烈喷水试验

试验设备：喷嘴的喷水口内径为12.5mm；

水压：100kpa

试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100L/min(6000L/h)；

试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)至少3min

IPX6K    带增压强高度水流冲击试验

试验设备：喷嘴的喷水口内径为6.3mm；

水压：1000kpa (采购时要备注）

试验条件：使试验样品至喷水口相距为2.5～3m，水流量为75L/min(4500L/h)；

试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)至少3min
