一、设备用途

     本设备适用于考核电工设备，户外用品，电器，汽车，电柜，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本设备采用科学设计，使得该设备能够逼真的模拟滴水，淋水，溅水，喷水等各种环境。走进全面的控制系统以及变频技术的采用，使得降雨量试品架的回转角度，喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。

二、执行标准

 GB2423,38-90、GB4706.32-2004  IEC-5129

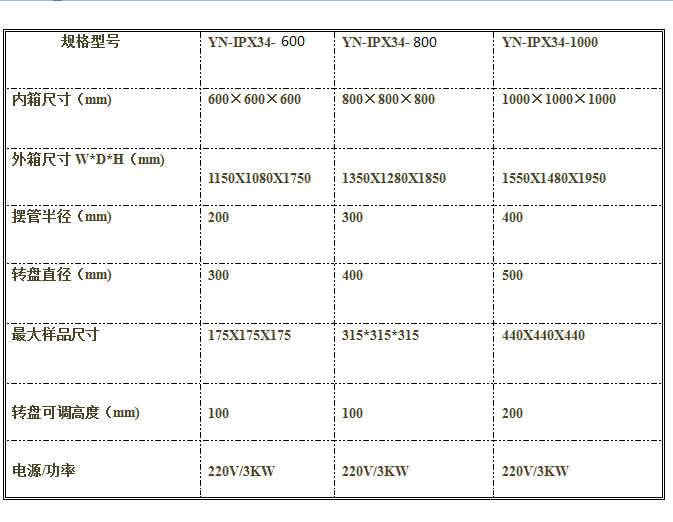

三、设备型号、尺寸

四、主要技术参数

转盘承重：20KG

试验台转速（rpm）：1 ～3（可调）

喷水孔直径（mm）：0.4 （注IPX4K采用0.8MM针头，水压大约为400kpa）

喷水孔径间距（mm）：50

每个喷水孔的流量：0.07 L/min +5%

淋雨水压（Kpa）：80～150

喷水管摇摆角度范围：120°、 320°（接近）

（1）喷嘴夹角：120°（IPX3）、180°（IPX4）

（2）摆动夹角：120°（IPX3）、320°（IPX4）

10、摆管摆幅：最大±180°（接近）

11、喷水管摆动速度：IPX3  15次/min;    IPX4  5次/min

12、样品与试验设备的距离为200mm，试验后，在常温恢复24H后进行功能检测

13、试验时间：1-999,999min（可设定）

14、内箱材质：不锈钢

15、外箱材质：不锈钢或烤漆

16、电源220V; 50Hz; 3KW

17、环境条件：温度5℃～40℃    相对温度 ≤85％RH

18、安全保护系统：电源超载/短路保护、接地保护、缺水保护、报警讯响提示

五、测试方式

IPX3测试方式

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径上，将试样放在样台上，使其顶部到样品喷水口的距离150-200mm，样品台不旋转。

试验条件：水流量近摆管的喷水也数计算，每也为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。挥管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s。

试验压力：400kPa

试验时间：连续淋水10min；试验5min后样品旋转90°

IPX4测试方式

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于20mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算，每孔为0.6±0.5L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°)约12s。试验压力：400kPa

试验时间：连续淋水10min 试验5min后样品旋转90°
